各大廠牌拾音器(Pickup)電線顏色之定義~~DIY改琴必看!

以前喜歡改琴,只會照著電路圖走~~忽略了最重要的電路知識!

之前都是改SEYMOUR DUNCAN這牌子的PICKUP,改習慣了,有一日心血來潮想換DIMARZIO這牌子,沒用電表測量,改好之後發現音色跟想像中差很多,應該不是這樣的TONE才是,這時才去仔細測量,那時才發現原來S牌的顏色線路跟D牌的也不一樣,儘管都是黑、白、紅、綠這四色再加上一裸線!然後拿起手邊還有一顆BILL LAWRENCE L500來測量!結果發現,也是不一樣!!在拿起手上FENDER琴來測量,結果當然是不一樣!!

所以,我就想每家廠牌一定也不一樣,網路找了一些資料!提供以下的圖供大家參考!!

雙線圈PICKUP可以想像有兩個單線圈所組成,而上面那個單線圈,我稱為上端,下端則是下面。

小雙的PICKUP也是如此喔!!

假設改琴只是要雙線圈,請記得把上端的尾和下端的尾做短接的動作(就是接在一起)

而上端頭則是輸出,下端頭則是接地~~而裸線是一定要接地的。(通常都是悍在VR可變電阻上)

Seymour Duncan為例:黑←輸出,白紅接一起,綠←接地!!


Seymour Duncan


Dimarzio

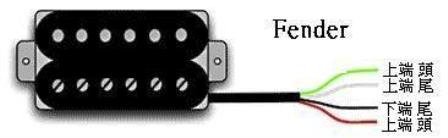

Fender

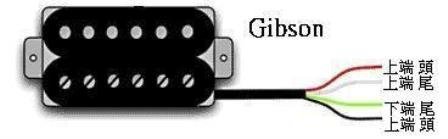

Gibson

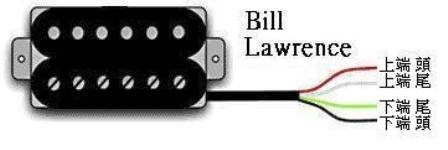

Bill lawrence

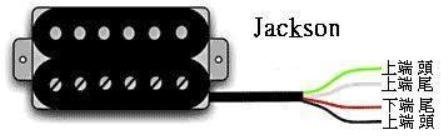

Jackson

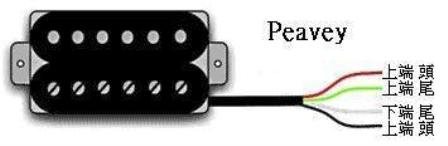

Peavey


補充:Seymour dancan網站上有很多改PICKUP的線路,可以參考他們的接法,但記得線的顏色自己要懂得換算。

http://www.seymourduncan.com/support/wiring-diagrams/
