官方相片

DIY成品外觀照
.

多年前有機會玩到Fulltone Fat Boost,那是一顆非常棒非常棒的CLEAN BOOST,體積小(就跟一般MXR效果器一樣,長:11公分,寬:6公分,高:3公分)



它可使你在不改變EQ的情況下,仍然能做到30dbClean Boost。可讓你的音色更大聲,也可讓你即使把音箱的聲音開得很小,卻仍然可以做出將音箱聲音調大才能夠得到的音色,既保持了小音量乾淨的音色,又做出了大音量完美的音色!



且不像一般CLEAN BOOST只有音量的改變,他有三顆旋鈕,VOLGAINTONE

FAT BOOST除了可增加音量之外,還可以多了一點點的DRIVE,可使音色更飽滿,動態反應變好,音色變的比較【前面】,以及TONE鈕可以調更多方面的BOOST音色!當然相當心動,不過價格真是X@#%,可以買一台還OK的綜合效果器了。

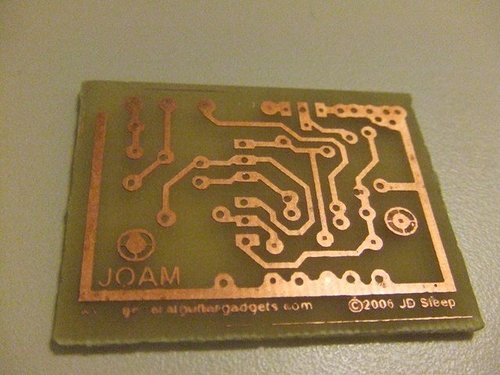

1.首先用【轉印】方式,讓碳粉【烙印】在PCB板上。



2.用氯化鐵侵蝕。(時間要控制好)



3.去除碳粉,鑽洞,電路板完成!!





4.焊接零件,主要電晶體2N5457,真是難買阿!(在桃園跑遍了都沒賣,還特別跑去台北才買到!)





5.鑽機殼,也是花很長的時間!



06.完成品內部,裝上電池測試。



07.測試結果,音色很喜歡,但有些許雜音,結果發現接地沒接好,且後來發現我幾乎不用電池供電,所以就把放電池的部分空間空出來,來放PCB板。







外觀照-1



剛查了FULLTONE網站,FAT BOOST已經出了第二代了,可見這一顆的確受到好評!TONE鈕部分改為低頻、高頻的EQ



詳細資料:http://www.fulltone.com/stpframe.html
