1. 高頻電路:

我喜歡通過音量鈕來控制GAIN值的大小,但是會發現,一旦音量鈕關小1/3以後,高頻部分會衰減特別嚴重。下面這個方法會幫你解決這個問題,並帶給你意想不到的類似fender的單線圈拾音器那種明亮、清澈的原音。 我的CHARVEL 3號就是這樣改低!

其實這個方法很簡單,只是在你的音量旋鈕上加裝一個高頻電路就解決了。

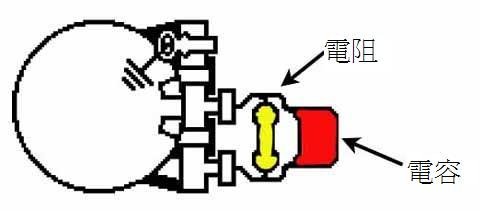

Ibanez為例,音量鈕使用的500K歐姆的可變電阻(VR)和一個330pF的電容組成的。你只需要把330pF的電容拆下來,換上一個560pF的電容,再在電容上並聯一個300K歐姆的電阻就行了。(如圖)


這樣改造以後,當你把音量鈕關小的時候,失真度也變得很小,但是高音部分一點都不會衰減,一樣尖銳、清澈。

根據對音色的不同喜好,可以選擇不同的VR和電阻。如果你喜歡出力較小的雙線圈聲音,你可以選擇250K歐姆的VR加裝270K的電阻。

1. 如何使你的IBANEZ 7V琴發出類似Fender TELE的聲音。

這個很簡單,你只要把琴橋的EVO拾音器拆下來旋轉180度再裝回去就行了。這樣你會得到一種類似TELE的那種“hallow”的中空音色。

2. 關於想通過音量鈕控制失真度的一點小建議。

如果你想通過關小音量鈕來得到原音的話,你必須在破音效果器和音箱上作一些設定。這種效果在真空管音箱或者模擬真空管音箱上表現更明顯。

你要將吉他接上一個Gain開到1/3OVERDRIVE單顆(不是DISTORTION喔!),再通過音箱,音箱的Gain也開到1/3左右(也就是給效果器的DRIVEBooster)。當你的吉他音量鈕全開的時候,兩個1/3DRIVE加在一起後,會得到猛烈音色(類似Paul Gilbert那種),當你把音量鈕轉到1/2時,類似fender的原音就出現了。
創作者介紹

吉他手小潘的音樂世界

pan5410 發表在 痞客邦 PIXNET 留言(10) 人氣()


留言列表 (10)

發表留言
  • 阿昕
  • 小潘老師你好之前在youtube上看到你的影片進而發現你的部落格在這裡發現很多東西可以學,實在很讚也想要跟你請教些關於改裝的問題我個人使用的是epiphone les paul standard雖然都是les paul但是跟gibson的琴還是有點差請問有沒有辦法能讓epip的聲音更接近gibson les paul的調調呢?例:電路電容的改裝畢竟我還是學生,負擔不起昂貴的gibson或高檔音箱
  • 您好:關於您的問題,實際上要達到一樣的水準幾乎是不可能的事情!要不然GIBSON就不用活了!!吉他的最主要的音色在於木頭的共鳴~~簡單說來木頭的好壞取決於琴的主要音色~!再者是拾音器!!EPI的木頭也是桃花心木~~只是比較低階而已!!可以買把CUSTOM的等級~~會比較好一點點!!所以其實最快的方式是直接改拾音器...電容只是控制頻率的輸出  (高頻多一點或低頻多一點如此!!)

    pan5410 於 2011/04/18 22:59 回覆

  • 火雞
  • 小潘老師
    請問
    拾音器拆下來旋轉180度再裝回去
    是說拾音器的方向轉另一邊嗎??


    I 0         假設原本拾音器是這樣的話 轉一下就變成 I0相反嗎(IO拾音器上面的小鐵)
    I 0
    I 0
    I 0
    I 0
    I 0

    還關於PU電線顏色DIY那篇
    Ibanez 原廠PU(V7 V8)的電線顏色配色 不知道小潘老師知不知道
    或是怎麼測量可以得知   哪條顏色是上端 下端or頭或尾
    如果想+搖頭開關改讓PU可以切單線圈的話
    上下的尾端電線應該怎麼接
    或是原本上下的頭接的地方也會有變動呢??
    已有爬文但都英文
    電路圖好多不知道自己是要用哪個
    而且也看不太懂  雖然看很多以後似乎有些概念了
    想說問一下可以省去做錯從做的麻煩......
    在此感謝:))
  • 您好:180度是指把整顆pu轉過來~而非小鐵!那小鐵是調整高低的...建議沒事別亂調!因為原廠的高低是有自己的設計理念的!(關於各弦的出力)再者,目前我手頭上並沒有ibanez的pu@@~我印象中是黑紅以及綠白...這兩組用三用電錶測量,會發現只有兩組會通~~假設我說的對的話~黑紅會通,黑綠or黑白不相通...綠白意思一樣!至於要如何判別上下端....有原廠的說明書最好了@@~~不然就要悍上去才知道!上端的頭就是會悍在switch~~而下端的尾就是接地...假設我想的沒錯~~v7的上端頭是黑色,上端尾是紅色,下端頭是綠色,下端頭是白色!!所以要完整雙線圈的音色就是~黑色接switch,紅色綠色接一起,白色與裸線接一起然後接地!要接搖頭開關的話~開關上有三點~~其中一點是共通點....一般來說都是中間的(建議還是量一下)黑色接最左or最右...綠紅這兩條接共通點,另一個點就是接地!

    pan5410 於 2011/04/18 22:59 回覆

  • 暗武
  • 您好,我想請問一下關於VR、電容跟並聯電阻的大小要怎麼計算? 我打算裝SD的hot rail,他是小雙,但是我會切單來使用,不知道要使用250k還是500k的VR,電容跟並聯電阻不知道要用多少,我也是習慣用音量控制破度,謝謝指教
  • 您好:自己算有些許麻煩~給你個算rc線路的網址:http://www.muzique.com/schem/filter.htm很好用!再者我個人建議小雙不要來切單!音色相當薄!這是我個人淺見!再來您這顆不論是要裝在哪段!盡量所有的vr都是一致的會比較好!

    pan5410 於 2011/04/18 22:59 回覆

  • 阿雄
  • 這方面的知識在眾多解答中~我算是釐清了一些誤會...對我來說真的是受用不盡...我特別感謝您注意到我在當代PO了同樣的問題...或許對潘大來說~這不是尊重您的作法...但小弟我絕對不是以試探及刁難為出發點...改造吉他可以讓自己得到非凡的成就感...在查詢眾多知識及網頁苦無答案的情況下~希望可以多聽聽多方面不一樣的意見及解答~或許其中某些答案跟我遇到的問題吻合...這是我的原意...我相信答案的專業度~謝謝您給了我寶貴的建議...謝謝^^
  • 阿雄大~~請別誤會喔!我的意思並不是刁難或者有其他用意!當代幾乎是每個樂手都會去的地方(尤其是像我這樣靠演出以及教學維生的人)我很樂意努力回答每個人的問題(可以去翻翻我的留言版),不論是專業與否,我都會回答..但許多方向卻也是希望朋友們能先思考以及試著找尋答案(身體力行的去做實驗)所以希望每個朋友都能先自我溫習功課再來提問問題,這樣才能教學相長!得到了答案才能真正體會。但沒溫習功課,就算得到答案,也是很快就遺忘!這並不只有針對吉他部分,任何道理皆是如此!並無責怪,請別誤會!另外想要改造吉他,我個人建議可以先從改線路來玩玩~~http://www.geocities.jp/dgb_studio/contents1_e.htm#TN01這裡有許多線路,供你參考!

    pan5410 於 2011/04/18 22:59 回覆

  • 周sir
  • 看來我要多練習~謝謝你的解答~太對我太有幫助了!身旁的朋友大家提出的問題~果然還是得仰賴高手回答~但以下還是有幾個針對我這把琴的問題請教您~1.我的吉他配置是單單單.五段開關...想問您的問題是為什麼後段單線圈雜音會比較多~2.在clean也會有雜音~這樣的雜音會不會是接地不完整~3.其他段也會~不過雜音只出現在切換到單單單各一而非"單單"同時的時候會...謝謝您~
  • 1.後段本來高頻就會多,音色比較亮,所以有雜音時,比較起來後段也會比較"刺耳"~~且單線圈本來就比雙線圈雜音來的多(開破音的時候),而且我猜測~~你的琴應該是便宜琴,便宜的PU雜音本就大!【很正常】2.這不一定只有琴的問題了,前面我有說過,雜音的產生不光是吉他,從導線、牆壁電源、音箱、週遭環境等都有可能,所以要一一排除所有的問題才知道雜音是從哪裡來~~照理來說CLEAN TONE應該是不會有雜音~~那應該是音箱的問題頗大!(個人臆測)3.如說明一~~單線圈本來就有雜音~~而你說的單單(2、4段)那是兩個單線圈並聯線路,雜音本就小~這是正常低喔!!PS:我知道您當代一樣詢問此問題,其實同樣問題可以不必問兩次>

    pan5410 於 2011/04/18 22:59 回覆

  • 周sir
  • 可以問你一個有關電吉他線路焊接的問題嗎?看了這篇文章更想問了~就是~電吉他內部線路焊接的好壞會影響tone的品質嗎?如果有的話~那焊接時需注意哪些事項~?...還有個問題就是~如果切到後段音箱就會產生"ㄘ~~~"的聲音~那可能是哪裡出了問題了? 謝謝小潘大大...
  • 當然有影響!悍錫的材質以及焊接的時間都會影響品質!焊接要注意的地方是~~~1.被悍的兩者的加熱時間要注意,面積大的要先預熱久一點~~這樣悍錫才能平均吃開。2.悍接的時間越短越好,悍錫量不用太多。3.形狀像金字塔那樣最好,像肉包那樣就太多了。4.多練習~~會產生出雜音有很多因素,假設我排除音箱以及導線的問題,那應該是後段的PU線路、PU本身、切換開關出了問題。不過~~1.琴的PU配置為何?幾段開關?後段假設為單線圈,雜音自然比較多2.會產生出ㄘ~~,是否為開啟破音效果才會如此~~3.其他段是否完全不會有那樣的ㄘ音~~~

    pan5410 於 2011/04/18 22:59 回覆

  • 小安
  • 我回台灣啦!這篇讚~有空我要來改改看我的IBANZ!不過請問一下~琴聲雜音很重唯有換PICKUP才能解決嗎?THX~
  • 自己DIY比較好玩啦^^

    雜音的問題很廣,從PU、導線、音箱、效果器等~~甚至旋鈕、電源都影響很深喔!要找出問題再去解決才不會浪費錢。

    pan5410 於 2011/04/18 22:59 回覆

  • 王子麵的愛亂想
  • 你好強,也懂好多!
  • 沒啦!我也是學來低~~強的更多人!

    pan5410 於 2011/04/18 22:59 回覆

  • marshel
  • 嗯~~這樣的音色應該會更棒更強烈~~~真不錯
    謝謝圖文解說~~~
  • 應該是更多元化一點,一般來說,音量鈕關小,都會變得悶悶的,這樣改之後就不會了!

    pan5410 於 2011/04/18 22:59 回覆

  • 翔翔
  • 不好意思請問一下 電吉他的TONE要怎麼接 我有兩個 TONE
    我之前在修理拆掉之後就不知道怎麼裝了 線都不知道接哪裡
