對電吉他進行徹底的遮罩處理,可以將干擾雜音降到最低限度。本文所介紹的方法不僅適用於手工琴製作者,對絕大部分量廠琴也同樣有效。如果你拆解過不同品牌,不同等級的吉他,會發現雖然遮罩在原理上非常簡單,但是各家廠商的處理方法和重視程度卻有很大差異。

最基本的遮罩只需要將大部分原件接入地線,要求稍高時可以在蓋板內層貼金屬箔片。



如影片中的仁兄就是使用金屬箔片(當然也有接地線)



大部分品牌只在其高檔型號上使用了空槽內壁遮罩油漆以及金屬蓋板等較為嚴謹的遮罩方案。

所需的基本技能:

除非你對電路焊接很有把握,並且對吉他電路有基本的瞭解,否則最好還是找專業人員進行本文中所提到的操作。



需要的工具以及遮罩使用的材料:

鉛筆和筆記本

記號筆

熱縮管

絕緣膠布

膠條

剪刀

剝線鉗或壁紙刀

電烙鐵(25-40w

細焊錫

活動扳手 鉗子等

帶背膠的銅箔卷

2芯遮罩線

單芯遮罩線

焊錫



總體遮罩:

為了進行徹底的遮罩,你需要拆掉或焊開吉他的絕大部分零件。建議你在拆解過程中詳細記錄下每個原件的連接方法,用膠帶和標籤記錄下焊點和線頭的連接位置,以便重新連接時不會有麻煩。如果對電路不是很熟,那就一定要做到非常詳細,因為一個標錯或沒標的線頭在組裝時會造成很大的麻煩。



所有遮罩必須接入地線才能發揮作用。把遮罩層接入地線有幾種方法,使用銅箔時,可以直接用電線焊接,如果可變電阻(VR)外殼直接接觸在銅箔上,那就可以不用另外焊接到地線。

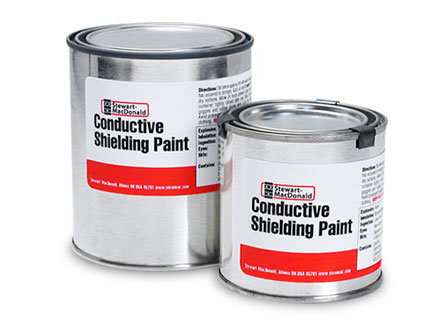

遮罩漆也是遮罩電路空槽、拾音器安裝槽、鑽孔等空槽體很好的選擇,因為它很容易塗在細小的部位上,剛好彌補了單純使用銅箔的不足。

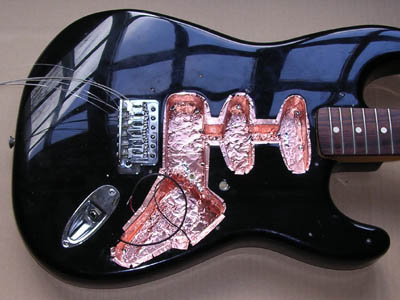

Strat類型的吉他遮罩非常簡單。將電路空槽內壁貼的銅箔直接延伸到吉他正面護板下方靠近音色旋鈕的螺絲孔上,這樣安裝護板後,護板背面的遮罩層就可以連接到電路空槽內的遮罩層上。



另一個辦法是用廢銅箔折成一個焊腳用木螺絲擰到電路腔內壁上,然後用一根電線連接焊腳與VR外殼接上。



單線圈拾音器遮罩:

這部分所介紹的操作方法不推薦用在有紀念價值的或其他珍貴的拾音器上。同時由於這些操作較為精細,最好交給專業人員完成。這種處理方法還可能損失部分高頻特性,因此需要考慮清楚。



通過對單線圈拾音器的線圈和輸出線進行遮罩,可以消除很大一部分干擾雜音。輸出線的遮罩還讓你可以更改拾音器的相位,而並不對遮罩造成影響。



把拾音器從護板上或電路空槽內拆下來,記下哪條輸出線是熱端(HOT),哪條接地(GROUND)注意千萬不要弄斷線圈引出後焊接到線軸基板上的兩根裸露的細銅線。小心的拆開拾音器外殼,露出線圈或線圈保護帶。如果拾音器外殼是黏貼線上軸底板上的,那就趕快聯繫一下專業人員吧。



如果已經順利拆出了線圈,應該用黑膠布在線圈外纏繞一圈。膠布從線軸上的兩個焊腳處開始纏,並且纏回這裏時應該留下1/2"的重疊。膠布外層再纏繞一層銅箔,銅箔應在焊腳處重疊1/4",並且銅箔始端1/2"的背膠保護貼不要撕掉。纏好這兩圈後,線軸的焊腳處由外到內就有銅箔、銅箔、背膠保護貼、黑膠布、黑膠布、線圈等很多層了。在這個區域重疊這麼多層材料的目的在於避免在焊接時讓線圈溫度升高太多。焊接前,注意事先測試外殼是否可以正常安裝。



切一段2芯遮罩線,長度與拾音器原輸出線相等。遮罩線兩端剝掉3/4"外層護套,並將編織遮罩網拆散後擰成一個線頭。兩個線芯各剝掉1/8"護套,然後用烙鐵給兩端共6個線頭分別鍍一層焊錫。用萬能表檢測各線芯和遮罩網之間是否有短路之處。



小心的從焊腳上焊開拾音器的兩條輸出線,注意一定要記下每個焊腳對應的是熱端還是地線。將剛才處理好的遮罩線一段的線芯分別焊接到兩個引腳上,記錄下哪個顏色的線芯是熱端。遮罩線的編織遮罩層撚成的線頭焊接到線圈外纏繞的銅箔交疊處,並且建議你最好也把交疊處焊接在一起,這樣不僅可以讓遮罩層在長期使用中更結實,而且可以加強遮罩效果。裝好拾音器外殼後,將地線和遮罩層一同焊接到VR外殼上,反復用萬用表檢測確認熱端沒有被短接入地線。



雙線圈拾音器:

取決於琴上雙線圈拾音器類型的不同,你可能根本不需要做任何額外的遮罩。例如,Gibson類型的帶有金屬外殼的拾音器不需要額外進行遮罩,而Precision貝斯使用的那種分開的有塑膠殼的雙線圈拾音器就比較適合進行遮罩。



P貝斯的拾音器的輸出線一般都沒有遮罩,所以完全用處理單線圈拾音器的方法就可以。其他大部分拾音器的輸出線都有遮罩,所以只在線圈和線軸外層增加一層遮罩即可。如果你要給不帶外殼的雙線圈拾音器增加保護殼,可以將增加的金屬殼焊接到底板上,如果是增加塑膠殼,可以像對單線圈拾音器線圈遮罩那樣處理。



電路空槽:

在對吉他上的空槽進行遮罩前,應該拆下拾音器、VR、切換開關、插孔等全部元件,注意記錄下所有元件的連接方法。先從電路空槽底部開始貼銅箔,將銅箔覆蓋在電路空槽上方,用手指沿電路空槽邊緣按出輪廓線,然後距離輪廓線外1/4"開始剪銅箔。剪下的銅箔應該在邊緣有一些餘量,以便與側壁上的銅箔接觸。較細的角落處可以剪幾個小口,這樣可以讓銅箔更好的接觸底面和側面。貼銅箔前,注意將內壁上所有灰塵和碎片等雜物清楚乾淨。



貼好底板後,可以開始在側壁上黏銅箔。注意銅箔交接處仍然要交疊一部分,並且焊接幾個點,讓遮罩更徹底。用萬用表檢查所有銅箔之間的電阻,如果阻值較高,可以按緊交疊處觀察阻值是否有變化。內壁上的銅箔應該延到蓋板下方的螺絲孔周圍,以便與蓋板的遮罩層充分接觸。如果是給拾音器安裝槽等部位遮罩,別忘了連接到地線。



護板和蓋板:

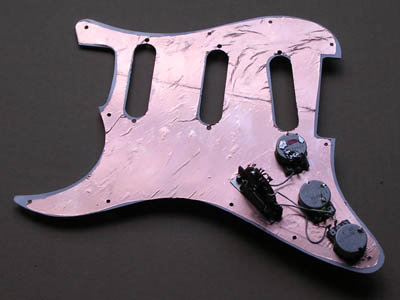

在蓋板和護板背面貼上帶背膠的銅箔,然後使之通過安裝螺絲接入地線即可進行很好的遮罩。如果正面護板面積較大,那麼只在有電路的部分上方貼銅箔即可。



組裝:

根據先前的記錄,將所有元件按原電路焊接好。在焊接VR外殼和切換開關時,注意不要過度加熱,否則可能損壞這些零件。注意小心處理所有熱端連接,不要與地線有任何接觸,可以在焊腳上套一層熱縮管。



連接線不必留得太短,否則一旦出現任何錯誤需要改動,很可能會造成很大麻煩。另外除非你使用主動拾音器,否則琴橋(Bridge)也一定要接地。





原文出自:http://www.stewmac.com/freeinfo/I-3789.html
